מנוע 2306 FPV

בין אם זה אינטנסיבימירוץ fpv, fpv בסגנון חופשינהנה מהחופש של האוויר, אוfpv לטווח ארוךחקירה, מנוע ה-FPV של VSD מספק תמיכה בכוח רב עוצמה עבור המטוס שלך. כמנוע חיצוני רוטור חיצוני מגנט קבוע, מנוע FPV של VSD עם המהירות הגבוהה, ההספק הגבוה, מאפייני המומנט הגבוהים שלו, כדי לענות על הצרכים התובעניים של מגוון מטוסי FPV להספק, כדי להבטיח שתקבלו חווית שליטה מעולה במהלך הטיסה.



מנוע VSD FPV משתמש בטכנולוגיית היפוך של בקר אלקטרוני מתקדם כדי לשלוט במדויק על המיקום והשינויים הפוטנציאליים של הרוטור כדי להשיג התאמה מדויקת של מהירות המנוע וההיגוי. שליטה מדויקת זו מאפשרת למטוס לשמור על שליטה חלקה תחת המהירות המותרת, ומבטיחה שכל טיסה תהיה חסרת דאגות. ממירוץ במהירות גבוהה ועד פעלולים אוויריים, מנוע ה-VSD FPV מספק תמיכת כוח יציבה ואמינה.



על מנת להבטיח שהמנוע יפעל ביציבות תחת עומס גבוה במשך זמן רב, מנוע VSD FPV מאמץמיסב כפולעיצוב ומצויד במיסבים עמידים בפני אבק ועמיד למים בתקן IP53, המשפר את עמידות המנוע ומפחית את השפעת הסביבה החיצונית על המנוע. עיצוב זה לא רק מאריך את חיי השירות של המנוע, אלא גם יכול לעמוד ביעילות בפני האבק, הלחות וגורמים אחרים בתהליך הטיסה, מה שהופך את המנוע במגוון של סביבות מורכבות למשחק יציב.



VSD מציעה מגוון דגמים ומפרטים של מנוע FPV, ותומכת בגדלים מותאמים אישית של מנוע, ערכי KV ומצבי סלילה בהתאם לצרכים הספציפיים של הלקוחות. זה אומר שבין אם אתה מפעיל מרוצי fpv או fpv לטווח ארוך לטיסות ארוכות, VSD יכול לספק לך את תצורת המנוע המתאימה ביותר כדי לעזור לך למקסם את הביצועים של המטוס שלך, לדחוף את הגבולות ולטוס רחוק יותר.





בטיסת FPV, עיצוב המנוע משפיע ישירות על יכולת התמרון, הדחף והיציבות של הרכב. עוצב עבור טיסה אקסטרים, FPV Motor של VSD משתמש מתקדםמיסב כפולטכנולוגיה ותכנון מכלול מנוע מדויק כדי להבטיח שהמטוס שלך יוכל להתמודד עם מגוון דרישות טיסה בעצימות גבוהה. במיוחד בfpv בסגנון חופשי, מירוץ fpvוfpv לטווח ארוךטִיסָה.



עיצוב מיסבים כפולים: ערובה הליבה ליציבות ועמידות

מערכת המיסבים הכפולים של מנוע VSD FPV היא המפתח להבטיח את הפעולה היציבה לטווח ארוך של המנוע. אנו מאמצים עיצוב מיקום מיסבים עמיד בפני אבק ועמיד למים IP53, שיכול לעמוד ביעילות בהשפעת גורמים סביבתיים חיצוניים, ולהאריך במידה ניכרת את חיי השירות של מיסבי המנוע. במהלך הטיסה, המסבים נמצאים במצב של פעולה במהירות גבוהה. העיצוב העמיד בפני אבק ועמיד למים של ה-VSD מבטיח שחלקם הפנימי של המסבים אינו רגיש לאבק ולחות, ושומר על פעולתו החלקה של המנוע. עיצוב זה מתאים במיוחד למירוצי fpv וטיסה בסגנון חופשי, מספק תמיכה מוצקה למנוע ושומר על יציבות ללא רעידות גם בתנאי עומס גבוה ומהירות גבוהה. למי שמבצע טיסות FPV לטווח ארוך, מיסבי מנוע VSD מספקים תמיכה אמינה לאורך זמן כדי להבטיח ביצועים יעילים בטיסה רציפה.



המסבים בעלי חוזק גבוה ופירי הפלדה מתאימים לדרישות טיסה שונות

המיסבים מנועשל מנוע VSD FPV מצוידים בפיר פלדה 5 מ"מ בעל חוזק גבוה, המתאים במיוחד למפרטים השונים של רחפנים בגודל 5 אינץ', 7 אינץ', 9 אינץ' ו-13 אינץ'. עיצוב זה מבטיח שהמנוע יכול לעמוד בעומס דחף חזק, תוך שיפור העמידות ועמידות הבלאי של מיסבי המנוע, כדי למנוע את נזקי המיסבים הנגרמים מטיסה ארוכת טווח במהירות גבוהה. במיוחד במירוצי fpv ובטיסות בסגנון חופשי, מיסבים בעלי חוזק גבוה יכולים לעמוד באתגרים של האצה מהירה, פניות חדות והשפעה גבוהה של המטוס, ולשמור על יציבות המנוע לטווח ארוך. עבור משתמשי FPV לטווח ארוך הדורשים דחף גבוה יותר והפעלה רציפה, מנוע זה מבטיח שהמל"ט לא יסבול מגמגומים או הפסדי כוח במהלך טיסה לטווח ארוך.



עיצוב מדויק של רכיבי מנוע

המארז של מנוע VSD FPV עשויחומר אקרילי או סגסוגת אלומיניום בעל חוזק גבוה, המספק הגנה מוצקה לרכיבים הפנימיים ויכול לפזר חום במהירות כדי למנוע נזק בטמפרטורה גבוהה למנוע. העיצוב של הדיור לא רק מגן ביעילות על המבנה הפנימי של המנוע, אלא גם מבטיח את הקירור המהיר של המנוע, ועוזר לשמור על פעולתו היעילה של המנוע.



הפיתול בתוך המנוע מאמץ עיצוב סליל אלקטרומגנטי מדויק, המעורר את השדה האלקטרומגנטי דרך הזרם כדי לספק כוח מניע חזק.ניתן להתאים את מספר החריצים בפיתול בהתאם לצרכים, ככל שיותר חריצים, כך יעילות המנוע גבוהה יותר, להתאמה לצרכי הטיסה התובעניים.



שליטה ברמת הסרוו ומניפולציה מדויקת

מנוע FPV של VSD משתמש בטכנולוגיית היפוך של בקר אלקטרוני מתקדם כדי להתאים את ההיגוי והמהירות של המנוע על ידי שליטה מדויקת במיקום הרוטור ובשינויים פוטנציאליים. זה מאפשר למנוע לספק מצבי טיסה שונים ודיוק שליטה, בין אם זה מרוצי fpv, שמבצע היגוי מהיר, או fpv לטווח ארוך, ששומר על כיוון יציב באוויר, לחוויית טיסה יוצאת דופן.



מותאם אישית כדי לענות על צורכי יישומים מרובים

מנוע FPV של VSD לא רק בעל מגוון מפרטים ודגמים, אלא גם יכול להתאים אישית את גודל המנוע, ערך KV וסוג הפיתול בהתאם לצרכי היישום בפועל, כדי לספק את תצורת הכוח הטובה ביותר עבור כל חובבי טיסות FPV. בין אם אתם רודפים אחרי טיסת מירוץ מהירה במיוחד או נהנה מטיסה למרחקים ארוכים בשטח פתוח, VSD יכול לענות על הצרכים האישיים שלכם.



מנוע VSD FPV עם מבנה מיסב כפול יוצא דופן ועיצוב רכיבי מנוע מדויק, יכול להביא למטוסים עמידים יותר ודיוק שליטה גבוה יותר. לא משנה מהן מטרות הטיסה שלך, מנוע VSD יהיה עוזר הכוח האידיאלי שלך לחוויית טיסה יציבה ואמינה יותר.

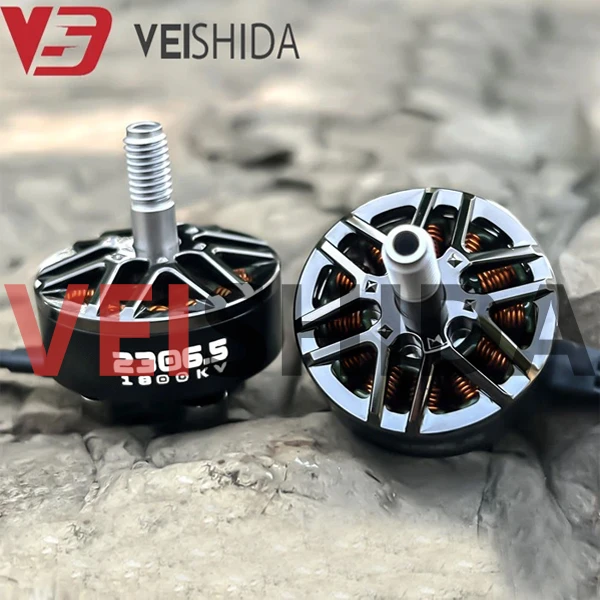

מנוע 2306.5 FPV של VSD מיועד למטוסי מל"ט עם כוח חזק ויציבות מעולה לתמיכה בטיסה במהירות גבוהה ובתמרוני טיסה קשים. ה-"2306.5" של דגם זה מתייחס לקוטר המנוע של 23 מ"מ ואורך של 6.5 מ"מ, וניתן להתאים את הגודל בהתאם לביקוש. מנוע 2306.5 FPV משתמש בטכנולוגיה ללא מברשות כדי להבטיח תפוקת כוח יציבה, להאריך ביעילות את חיי הסוללה, ובעל יעילות גבוהה ומאפייני רעש נמוכים. למנוע הרוטור החיצוני המגנט הקבוע הזה יש את היתרונות של מהירות גבוהה, הספק גבוה ומומנט גדול, שיכולים לענות על הדרישה להספק חזק של מטוסי FPV.



עם ביצועים ויציבות מעולים, מנוע 2306.5 FPV מתאים למגוון תרחישי יישום של מל"ט FPV. כולל fpv freestyle, fpv מירוץ וטיסה fpv לטווח ארוך, המאפשרים לטייסים להשלים פעולות טיסה מאתגרות יותר וליהנות מחוויית טיסה שאין שני לה. VSD מציעה גם מבחר רחב של דגמי מנוע, כולל 2206, 2207, 2208, 2806, 2807, 2810, 3110, 3115 וכו', כדי לענות על הצרכים של מטוסים שונים.



עיצוב ופרמטרים של מנוע 2306.5 FPV

עיצוב שרטוטים

פרמטרים של מפרט

KV	1800	תְצוּרָה	12N14P
התנגדות פנימית	63.7mΩ	מידות	27.9*32.7 מ"מ
קוטר פיר	5 מ"מ	חוט סיליקון	20# 150 מ"מ
מתח מדורג	4~6S	משקל (לא כולל כבל)	31.5g
מקסימום כוח	870.9W	שיא זרם	38.3A



KV	1960	תְצוּרָה	12N14P
התנגדות פנימית	60.7mΩ	מידות	27.9*32.7 מ"מ
קוטר פיר	5 מ"מ	חוט סיליקון	20#150 מ"מ
מתח מדורג	4~6S	משקל (לא כולל כבל)	31.5g
מקסימום כוח	901W	שיא זרם	40.6A



KV	2400	תְצוּרָה	12N14P
התנגדות פנימית	41mΩ	מידות	27.9*32.7 מ"מ
קוטר פיר	5 מ"מ	חוט סיליקון	20#150 מ"מ
מתח מדורג	4~6S	משקל (לא כולל כבל)	31.5g
מקסימום כוח	690.1W	שיא זרם	44.9A



נתוני בדיקה

סוג מנוע	אבזרים	מַצעֶרֶת	מתח (V)	נוכחי(א)	דחף (g)	סל"ד	כוח (W)	יעילות (g/W)
2306.5 1800KW	4943.5-3B	30%	24.07	2.8	191	1165	67.4	2.84
		40%	24.02	6.6	435	15358	158.1	2.75
		50%	23.97	10.5	677	19138	252.4	2.68
		60%	23.91	14.5	885	22220	347.7	2.55
		70%	23.8	19	1104	25537	452.9	2.44
		80%	23.75	24	1340	27234	570	2.35
		90%	23.58	32.1	1529	28012	756.9	2.02
		100%	23.5	36.4	1642	29327	854.7	1.92
	51466-3B	30%	24.02	2.7	194	11168	65.6	2.97
		40%	23.98	6.7	452	14549	160.9	2.81
		50%	23.95	11.4	724	17712	272.6	2.66
		60%	23.86	15.5	926	21071	370.1	2.5
		70%	23.83	20	1117	24442	475.6	2.35
		80%	23.67	24.7	1277	26507	584.6	2.18
		90%	23.51	33.5	1618	27680	786.6	2.06
		100%	23.43	38.3	1683	28100	897.8	1.87
	HQJ37	30%	24.03	2.7	192	11655	65.8	2.92
		40%	23.98	6.4	418	15498	154.2	2.71
		50%	23.92	10.7	657	18885	255.9	2.57
		60%	23.85	15.2	880	21992	363	2.42
		70%	23.77	19.7	1067	25385	467.8	2.28
		80%	23.72	24.7	1260	26764	586.8	2.15
		90%	23.52	32.9	1526	28141	772.6	1.98
		100%	23.43	37.2	1621	29122	870.9	1.86



סוג מנוע	אבזרים	מַצעֶרֶת	מתח (V)	נוכחי(א)	דחף (g)	סל"ד	כוח (W)	יעילות (g/W)
2306.5 1960KV	51477-3B	30%	22.2	5.3	412	15730	117.7	3.5
		40%	22.2	8	550	18120	177.6	3.1
		50%	22.2	11.3	730	21600	250.9	2.91
		60%	22.2	14.5	860	22120	321.9	2.67
		70%	22.2	20	1090	24400	444	2.45
		80%	22.2	26.9	1320	26365	597.2	2.21
		90%	22.2	33.9	1535	27860	752.6	2.04
		100%	22.2	39.8	1640	30412	883.6	1.86
	51466-3B	30%	22.2	5.1	370	15912	113.2	3.27
		40%	22.2	7.8	542	18520	173.2	3.13
		50%	22.2	11.4	710	20900	253.1	2.81
		60%	22.2	14.6	852	22090	324.1	2.63
		70%	22.2	19.7	1030	24701	437.3	2.36
		80%	22.2	26.3	1253	27105	583.9	2.15
		90%	22.2	33.8	1410	28350	750.4	1.88
		100%	22.2	40.6	1615	29618	901.3	1.79



סוג מנוע	אבזרים	מַצעֶרֶת	מתח (V)	נוכחי(א)	דחף (g)	סל"ד	כוח (W)	יעילות (g/W)
2306.5 2400KV	51466-3B	30%	16.14	2.9	190	11514	46.8	4.1
		40%	16.08	6	356	15276	96.3	3.7
		50%	16.02	10.2	534	18318	163.4	3.3
		60%	15.95	15.4	720	21071	244.8	2.9
		70%	15.85	22.1	930	23763	350	2.7
		80%	15.74	29	1123	25845	455.7	2.5
		90%	15.58	37.8	1337	27957	588.6	2.3
		100%	15.47	43.2	1455	28007	667.7	2.2
	51477-3B	30%	16.09	3.1	208	11346	49.7	4.2
		40%	16.05	6.3	377	14904	100.6	3.7
		50%	15.99	10.8	556	17859	172.7	3.2
		60%	15.87	16.4	745	20564	260	2.9
		70%	15.75	23.4	965	23184	368.7	2.6
		80%	15.64	30.7	1146	24725	480.1	2.4
		90%	15.47	39.5	1363	27332	611.4	2.2
		100%	15.38	44.9	1464	28327	690.1	2.1





שלב 1: קבע את גודל ועיצוב המנוע

צוות המחקר והפיתוח המקצועי שלנו בהתאם לצרכים ולמגבלות הספציפיות של הלקוחות, גודל מנוע וקביעת עיצוב. באמצעות תקשורת קרובה עם הלקוחות שלנו, אנו מבטיחים שהמנוע מעוצב כך שיתאים בצורה מושלמת לדרישות השימוש שלהם, בין אם עבור מרוצי fpv, fpv freestyle או טיסה לטווח ארוך fpv. כל פרט נשקל בקפידה על מנת לספק את פתרון עיצוב המנוע הטוב ביותר לצרכי הלקוח.



שלב 2: צור את חוט הנחושת של המנוע

ייצור חוטי נחושת הוא שלב מפתח בתהליך הייצור של FPV Motor. ראשית, נשחיל במדויק לסליל, ולאחר מכן נעטוף חוטי נחושת קטנים מסביב לחלק החיצוני ליצירת סליל גדול יותר. על מנת להעצים את מרווח הפיתול של המנוע, נמרח דבק בחלק העליון של חוט הנחושת על מנת להבטיח שהסליל יהיה חזק. תהליך זה חיוני לשיפור צפיפות ההספק ויכולת נשיאת הזרם של המנוע, תוך הבטחת פעולה יציבה של המנוע בתנאי עומס גבוה.



שלב 3: עיבוד בית המנוע

העיבוד של בית המנוע נעשה עם ציוד אוטומציה גדול. אנו משתמשים במכונות מתוחכמות כדי להבטיח שכל מדד של בית המנוע עומד בתקני איכות גבוהים. לדיוק העיבוד של הדיור יש השפעה חשובה על היציבות ופיזור החום של המנוע. בשלב זה, אנו מקדישים תשומת לב לפרטים על מנת להבטיח כי בית המנוע יישאר עקבי ואיכותי לאורך תהליך הייצור.



שלב 4: התקן את הרכיבים הפנימיים

בשלב זה, נתקין את הרכיבים הפנימיים המרכזיים של המנוע, לרבות מגנטים, רוטורי גלים, מאווררי זרימה צירית ומושלים, בין היתר. ההתקנה של כל רכיב נבדקת בקפדנות וניפוי באגים כדי להבטיח שהמנוע יכול להיות חלק ויעיל בעת הפעלתו. אנו מקפידים מאוד בתהליך ההתקנה להבטיח שכל מנוע ישיג ביצועים מיטביים, מפחית חיכוך ורעידות ומקדם את העמידות והיעילות של המנוע.



שלב 5: בדוק ובדוק בקפדנות

לבסוף, כל מנוע FPV נתון לבקרת איכות ובדיקות קפדניות כדי להבטיח שהוא יכול לבצע את המשימות המיועדות לו ולספק את הכוח והגמישות הנדרשים. הבדיקה מכסה מדדי ביצועים שונים של המנוע, כולל תפוקת כוח, יעילות, יציבות ועמידות, בין היתר. אנו יודעים שכשל של כל מנוע יכול להוביל להתרסקות המל"ט ולהשפיע על בטיחות הטיסה, ולכן אנו שולטים בקפדנות על כל שלב בדיקה כדי להבטיח שכל מנוע עומד בסטנדרטים גבוהים של איכות.





כיצרנית מנועי FPV מקצועית עם מפעל משלה וציוד ייצור מתקדם, VSD מחויבת לספק מנוע FPV באיכות גבוהה ומסוגלת לספק שירותים מותאמים אישית בהתאם לצרכי הלקוח. תהליך הייצור שלנו מבוקר בקפדנות, וכל חוליה שואפת למצוינות כדי להבטיח שנוכל לספק ללקוחות פתרונות מנוע בעלי ביצועים גבוהים וארוכי חיים.



כיצרנית מנועי FPV מקצועית עם מפעל משלה וציוד ייצור מתקדם, VSD מחויבת לספק מנוע FPV באיכות גבוהה ומסוגלת לספק שירותים מותאמים אישית בהתאם לצרכי הלקוח. תהליך הייצור שלנו מבוקר בקפדנות, וכל חוליה שואפת למצוינות כדי להבטיח שנוכל לספק ללקוחות פתרונות מנוע בעלי ביצועים גבוהים וארוכי חיים.



השאירו הודעה עוד היום ותנו לנו לספק לכם את מיטב הפתרונות המוטוריים והצעות מחיר נוחות!
