מנוע גיר בזווית ישרה

מנוע הילוכים ישר הוא פתרון מנוע יעיל, עמיד ועם ביצועים גבוהים המיושם באופן נרחב בתרחישים הדורשים העברה מדויקת ויציבות גבוהה. מנוע זה מועדף בשל העיצוב הייחודי והפונקציונליות המצוינת שלו, במיוחד עם שירותי ההתאמה האישית שמציע VSD, מה שהופך אותו לבחירה מועדפת בתחומים תעשייתיים ומסחריים.



תיבת ההילוכים של מנוע הילוכים ישר זווית מתאפיינת בעיצוב מרובע או מלבני, בעוד שחלק המנוע מאמץ מבנה גלילי, וכתוצאה מכך מראה כללי קומפקטי שקל להתקנה ולשימוש. באופן פנימי, הוא משתמש לעתים קרובות במבנה גלגלי שיניים פלנטרי ובגלגלי שיניים העשויים מחומרי מתכת בעלי חוזק גבוה, מה שמבטיח פעולה יציבה בתנאי עומס גבוה. עיצוב הפיר החלול שלו משלב חומרים בעלי רעש נמוך ועמיד בפני שחיקה וניתן להתאים אותו בהתאם לדרישות הלקוח, התומך באפשרויות של פיר עגול ו-D.



חלק המנוע עשוי מחומרי סגסוגת איכותיים, המציע קשיות יוצאת דופן, פיזור חום מעולה ועמידות בפני לחץ וקורוזיה. הוא משלב פיתולי נחושת טהורים עם ליבות ברזל איכותיות כדי להבטיח יצירת חום נמוכה ואובדן מינימלי, ומאריך את תוחלת החיים של המנוע. בנוסף, מנוע הילוכים ישר בזווית זמין בסדרות מוברשות וללא מברשות:

• סדרת מברשת: מציעה אפשרויות של מברשות פחמן או מברשות חשמליות.
• סדרה ללא מברשות: משתמשת בטכנולוגיית בקרת מנוע חכמה חדשנית המבוססת על System on Chip (SoC), ומשיגה פעולה יעילה ומדויקת יותר.



אפשרויות המתח הסטנדרטיות הן 12V ו-24V, כאשר המתח המרבי אינו עולה על 36V, מה שהופך אותו לאידיאלי עבור יישומי ספק כוח DC במתח נמוך. עיצוב הפיר החלול שלו, בשילוב עם מאפייני DC, מבטיח פעולה יעילה בסביבות מורכבות שונות.



כיצרנית מנועים מקצועית, VSD מחויבת לענות על צרכי הלקוחות המגוונים על ידי הצעת שירותי עיצוב גמישים ומותאמים אישית. ניתן להתאים מתח, סוגי מיסבים ומבני תיבת הילוכים לדרישות הלקוח. יתר על כן, VSD השיגה אישורים בינלאומיים כגון ISO ו-CE ומצוידת בציוד בדיקה מתקדם כדי להבטיח שכל מנועי הילוכים ישרים יעברו בדיקות איכות קפדניות, לרבות בדיקות רעש, בדיקות עמיד למים, בדיקות תוחלת חיים, בדיקות השפעה ובדיקות ריסוס מלח.



VSD מתגאה גם בצוות מו"פ מנוסה המספק תמיכה טכנית מקצועית ופתרונות מותאמים אישית. בין אם מדובר בשירותי OEM או ODM, VSD מחויבת לענות על צרכי הלקוחות העולמיים עם טכנולוגיה ושירותים מעולים.





VSD - 58W3657 מנוע גיר בזווית ישרה

מנוע ה-VSD - 58W3657 Right Angle Gear הוא מנוע DC נטול מברשות בעל ביצועים גבוהים עם שליטה מדויקת, המתאים במיוחד ליישומים רובוטיים הדורשים מומנט גבוה והפעלה מדויקת. מנוע זה זמין בשני מפרטים, עם טווחי מתח של 8~14.4V ו-22~26V, המספק פלט כוח יציב כדי לענות על דרישות מגוונות.



המנוע מפגין ביצועים מצוינים במהירות ללא עומס ומומנט התנעה על פני מספר מפרטים. לדוגמה, במתח נקוב של 12V, מומנט ההתנעה של המנוע מגיע ל-11140.506 mN·m, ומספק כוח התנעה חזק. במתח נקוב של 24V, מומנט ההספק המרבי משיג 5415.105 mN·m, מה שמבטיח ביצועים יוצאי דופן גם בתנאי עומס גבוה.



מנוע הילוכים עם זווית ישרה של VSD מאמץ טכנולוגיית מנוע DC ללא מברשות, הכולל מומנט גבוה, גלגל שיניים נמוך ורעש נמוך, מה שהופך אותו לאידיאלי עבור יישומים הדורשים דיוק ויציבות קיצוניים. במערכות רובוטיות, כמו מפרקי כתפיים וסיבוב ראש, הוא מספק בקרת תנועה חלקה ומדויקת. עם יחס זרם ההתנעה והכוח למהירות המצוינים שלו, מנוע הילוכים עם זווית ישרה VSD מתאים מאוד למשימות שליטה דינמיות ומשימות תנועה מורכבות, התורם להתקדמות בטכנולוגיה הרובוטית.



VSD - 58עיצוב מנוע גיר W3657

VSD - 58W3657 יחס הפחתת מנוע הילוכים

תיבת הילוכים בגובה התולעת	יחס הפחתת גיר 5840 תולעת
גובה כולל 26.8 מ"מ	17	31	50	100	200	290	505
	670



VSD - 34W370 מנוע גיר בזווית ישרה

מנוע ה-VSD - 34W370 Right Angle Gear Motor הוא מנוע DC מוברש יעיל שתוכנן במיוחד עבור יישומים רובוטיים, המשלב פלט מומנט גבוה עם שליטה מדויקת. מנוע זה מציע שתי אפשרויות מפרט, התומך בטווחי מתח של 8~16V ו-18~26V, המאפשר התאמה גמישה לתרחישי יישומים שונים עם דרישות מתח שונות. ב-12V, מומנט ההספק המרבי שלו יכול להגיע ל-839.587 mN·m, בעוד שב-24V, מומנט ההספק המרבי גדל ל-1440.000 mN·m, ומספק תפוקת הספק חזקה. מומנט ההתחלה שלו ב-12V הוא 2834 mN·m, מה שמבטיח מספיק כוח במהלך שלב ההתחלה כדי לעמוד בדרישות המשימות בעומס גבוה.



מנוע הילוכים ישר זווית VSD כולל מנוע DC מוברש ועיצוב תיבת הילוכים ביעילות גבוהה, המאופיין בצריכת חשמל נמוכה, רעש נמוך ויציבות גבוהה. הוא מתאים במיוחד לרכיבי תנועה מדויקת כגון מפרקי מרפק רובוטיים ומפרקי שורש כף היד. בין אם עבור תנועות רובוטיות גמישות או שליטה מדויקת בסביבות תפעול מורכבות, מנוע הילוכים ישר זווית VSD מספק תמיכה בכוח יוצא דופן. זרם ההתנעה והיחס האופטימלי של הספק למהירות משיגים איזון אידיאלי בין צריכת אנרגיה נמוכה ויעילות גבוהה, מה שהופך אותו למקור כוח אידיאלי לבקרת דיוק במערכות רובוטיות.

VSD - 34יחס הפחתת מנוע הילוכים W370

תיבת הילוכים בגובה התולעת	יחס הפחתת גיר 3452 תולעת
גובה כולל 18 מ"מ	37	54	69	77.5	100	108	155
	161.5	200	206	270	300	323	363.5
	403	405	412.5	506	540	600	660
	727	806	810	900	1012	1320	1620





VSD - 32W2430 מנוע גיר בזווית ישרה

מנוע ה-VSD {{0}}W2430 Right Angle Gear Motor הוא מנוע מיקרו DC ללא מברשות יעיל ביותר המיועד ליישומים הדורשים שליטה דיוק גבוהה ועיצוב קומפקטי. מנוע זה זמין בשני מפרטי מתח: 8~16V ו-18~26V, העונה על צרכי יישומים מגוונים. ב-12V, המנוע מספק מומנט הספק מרבי של 437.936 mN·m עם הספק מרבי של 0.891W, בעוד שב-24V, מומנט ההספק המרבי מגיע ל-692.477 mN·m עם הספק מרבי של 3.028W, מה שמבטיח פעולה יציבה במצבים גבוהים. תנאי עומס. בנוסף, מומנט ההתחלה שלו מגיע ל-1962.00 mN·m (12V) ו-4100.58 mN·m (24V), המספקים כוח התנעה מספיק כדי להסתגל לסביבות מורכבות שונות.



עם העיצוב הקומפקטי שלו וטכנולוגיית מנוע ה-DC ללא מברשות, מנוע ה-VSD Right Angle Gear מציע צפיפות הספק גבוהה ויציבות מעולה, מה שהופך אותו ליישום נרחב ברובוטים כירורגיים וחלונות רכב. ברובוטים כירורגיים, שליטה מדויקת ותפוקת כוח יעילה הופכים אותו לבחירה אידיאלית לביצוע משימות כירורגיות מורכבות, בעוד שבחלונות רכב, גודלו הקטן ותפוקת המומנט הגבוהה מבטיחים פעולה יעילה. מנוע הילוכים ישר זווית VSD, עם ביצועים ויכולת הסתגלות יוצאי דופן, מספק תמיכת כוח אמינה ומדויקת למערכות אוטומציה שונות.



VSD - 32עיצוב מנוע גיר W2430

VSD - 32W2430 יחס הפחתת מנוע הילוכים

תיבת הילוכים בגובה התולעת	יחס הפחתת גיר 3452 תולעת
גובה כולל 18 מ"מ	37	54	69	77.5	100	108	155
	161.5	200	206	270	300	323	363.5
	403	405	412.5	506	540	600	660
	727	806	810	900	1012	1320	1620



GBW36F-EC3657 מנוע גיר בזווית ישרה

מנוע הילוכים עם זווית ישרה GBW36F-EC3657 מיועד ליישומים בעומס גבוה ובדיוק גבוה. למנוע זה יש מתח נקוב של 36V, המספק פלט רב עוצמה עם הספק מרבי של 34.428W ומומנט הספק מרבי של 17212.045 mN·m, המציע ביצועי מומנט יוצאי דופן במהירויות נמוכות יותר. מומנט ההתחלה שלו מגיע ל-101533.5 mN·m, מה שמבטיח תמיכה בכוח חזק במהלך האתחול כדי לעמוד בדרישות התנעה בעומס גבוה. יתר על כן, מהירות ללא עומס של המנוע היא 23 r/min, וזרם ללא עומס שלו הוא 0.500 A, המספק ביצועים תפעוליים יציבים.



מנוע הילוכים עם זווית ישרה של VSD מאמץ עיצוב קומפקטי עם עמידות מעולה בפני עומס יתר ודרגת הגנה ניתנת לבחירה, המבטיח פעולה יציבה בסביבות עבודה מורכבות שונות. הוא נמצא בשימוש נרחב במערכות הרמה חשמליות, מכונות CNC והנעי מפרקים רובוטיים. בין אם מספק כוח יציב לציוד אוטומציה תעשייתי או הפעלת מפרקים מדויקים במערכות רובוטיות, מנוע הילוכים ישר זווית VSD מבטיח פעולה יעילה ובטוחה, ומציע תמיכה אמינה למשימות מבוקרות בעומס גבוה.



GBW36F-EC3657 עיצוב מנוע הילוכים

GBW36F-EC3657 ביצועי מנוע הילוכים



GBW30-EC2838 מנוע גיר בזווית ישרה

מנוע GBW{{0}}EC2838 Right Angle Gear הוא מנוע DC בעל ביצועים גבוהים המיועד ליישומים הדורשים בקרת מהירות מדויקת. למנוע זה יש מתח נקוב של 12V, המספק מהירות ללא עומס יציבה של 19 r/min וזרם ללא עומס נמוך של 0.600 A, מה שמבטיח פעולה יעילה. הוא מספק מומנט הספק מרבי של 3736.71 gmN·m והספק מרבי של 5.749W, המבטיח תפוקת הספק יוצאת דופן בתנאי עומס. בנוסף, מומנט ההתנעה של המנוע מגיע ל-18148.5 mN·m, עם זרם התנעה של 8.925 A, עונה על הדרישות של הפעלה בעומסים גבוהים ומבטיח אתחול ציוד אמין.



מנוע הילוכים ישר בזווית VSD מציע בקרת מהירות מדויקת ותאימות חזקה, מה שהופך אותו למתאים למערכות בקרת דיוק שונות. העיצוב הנמוך ברעש הופך אותו לבחירה אידיאלית עבור יישומים כגון רובוטים כירורגיים, כונני מפרקים רובוטיים ורובוטי מסירה. ברובוטים כירורגיים, המנוע מספק בקרת תנועה ברמת דיוק גבוהה לתמיכה במשימות כירורגיות מורכבות. בהנעי מפרקים רובוטיים וברובוטי מסירה, הוא מבטיח תפוקת כוח יציבה, ומאפשר לרובוטים לבצע משימות בצורה חלקה ומדויקת. עם הביצועים המדהימים שלו והיישומים הרב-תכליתיים שלו, מנוע ה-VSD Right Angle Gear נמצא בשימוש נרחב במערכות אוטומציה הדורשות דיוק ואמינות גבוהים.



GBW30-EC2838 עיצוב מנוע גיר

GBW30-EC2838 ביצועי מנוע הילוכים



GBW36-EC3640 מנוע גיר בזווית ישרה

GBW36-EC3640 Right Angle Gear Motor הוא מנוע DC יעיל עם תפוקת מומנט גבוהה, המיועד לבקרת דיוק ויישומי עומס גבוה. מנוע זה כולל מתח נקוב של 36V ומהירות ללא עומס של 38 r/min, המציע יציבות מעולה ויעילות אנרגטית. במצב ההספק המרבי שלו, המנוע מספק הספק מרבי של 18.093W ומומנט הספק מרבי של 5597.085 gmN·m, מספק פלט מומנט רב עוצמה במהירויות נמוכות כדי לעמוד בדרישות נהיגה בעומס גבוה. מומנט ההתחלה שלו מגיע ל-29822.4 mN·m, עם זרם התחלתי של 9.367 A, מה שמבטיח אתחול מהיר ויציב ושמירה על ביצועים מעולים בתנאים מורכבים שונים.



מנוע הילוכים ישר בזווית VSD מצויד בקרת מהירות סרוו, עמידות חזקה בעומס יתר ויכולות כוונון דיוק גבוה, מה שהופך אותו לאידיאלי עבור מערכות אוטומציה בעלות דיוק גבוה ועומס גבוה. זה מיושם באופן נרחב ב-AGV/AMR (רכבים מודרכים אוטומטיים/רובוטים ניידים אוטונומיים), מערכות היגוי רובוטיות והנעות מפרקים רובוטיות. ביישומי AGV/AMR, המנוע מספק תמיכת כוח מדויקת ויציבה, המבטיח תנועה יעילה של כלי רכב מונחים אוטומטיים. במערכות היגוי רובוטיות ובהנעות משותפות, המומנט הגבוה ויכולות הבקרה המדויקות שלה מאפשרות לרובוטים לבצע משימות מורכבות והיגוי מדויק. עם תפוקת הכוח והאמינות יוצאי הדופן שלו, מנוע הילוכים בזווית ישרה של VSD הוא פתרון הנהיגה האידיאלי עבור רובוטים וציוד אוטומציה שונים.

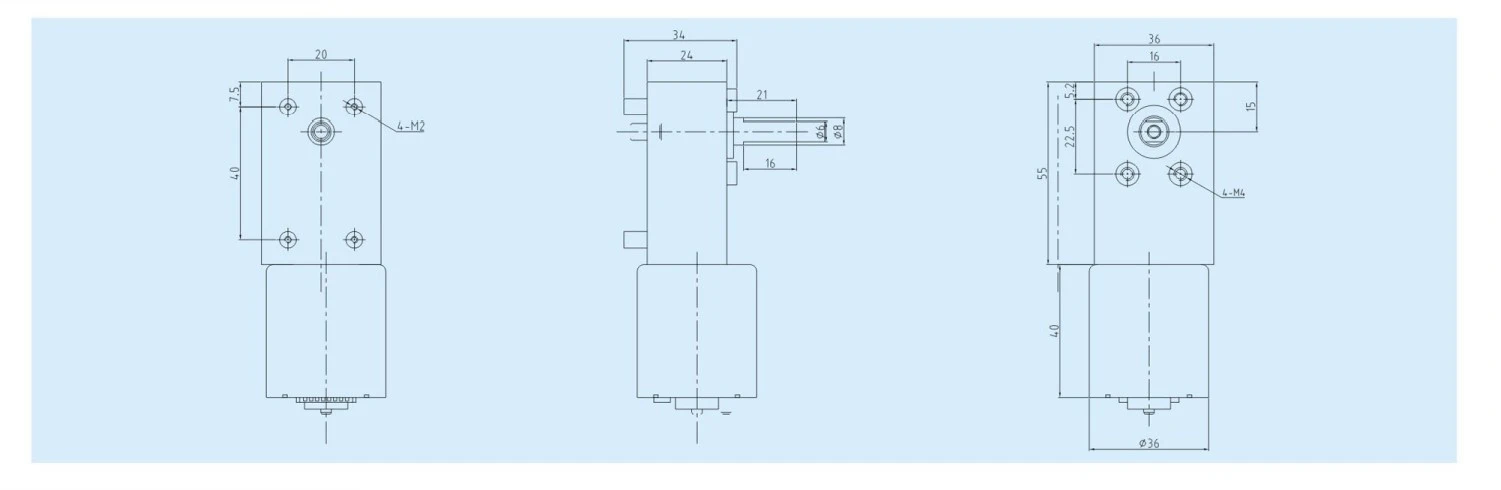

GBW36-EC3640 עיצוב מנוע גיר



GBW36-EC3640 ביצועי מנוע גיר





מנועי גיר בזווית ישרה הם פתרונות מנוע מובחרים המשלבים תיבת הילוכים יעילה עם עיצוב קומפקטי, מיושמים באופן נרחב בתרחישים הדורשים בקרה מדויקת ותפוקת מומנט גבוהה. בין אם מדובר במכשירים מיניאטוריים, מערכות בקרת סרוו או יישומים תעשייתיים בעלי דיוק גבוה, מנועי גיר בזווית ישרה מספקים ביצועים יוצאי דופן ושירותי התאמה אישית גמישים.



מבנה קומפקטי ותפוקת מומנט גבוהה

מנועי גיר בזווית ישרה מאמצים עיצוב מבני קומפקטי, המציעים תפוקת כוח חזקה בחללים מוגבלים. מערכת הפחתת ההילוכים שהונדסה בקפידה מתאימה ביעילות את מהירות הפלט, ומבטיחה בקרת מהירות מדויקת כדי לעמוד בדרישות מערכת הסרוו. למרות גודלם הקטן, מנועים אלו מספקים מומנט משמעותי בתנאי עומס גבוה, מה שהופך אותם לאידיאליים עבור יישומי דיוק בעלי הספק גבוה ויציבות גבוהה.



חומרים באיכות גבוהה וטכנולוגיה מתקדמת

רכיבי המנוע עשויים מחומרי סגסוגת, המציעים קשיות גבוהה, פיזור חום מעולה, עמידות בלחץ ועמידות בפני קורוזיה, מה שמבטיח פעולה יציבה בסביבות מורכבות. שימוש בפיתולי נחושת טהורים וליבות ברזל איכותיות מפחית באופן משמעותי את ייצור החום ואובדן האנרגיה, ומאריך את תוחלת החיים של המנוע. מנועי גיר בזווית ישרה זמינים בסדרות מוברשות וחסרות מברשות:

• האפשרויות מסדרת הברשה כוללות מברשות חשמליות או מברשות פחמן.
• סדרת Brushless משתמשת בטכנולוגיית System on Chip (SoC) מתקדמת, המבטיחה פעולה יעילה ומדויקת יותר.



שירותי בקרה והתאמה אישית מדויקת

מצוידים במערכות יעילות להפחתת הילוכים, מנועי הילוכים בזווית ישרה משיגים בקרת מהירות מדויקת, עומדים בדרישות המחמירות של מערכות בקרת סרוו ומתאימות לצרכי יישום מורכבים. VSD מציעה שירותי התאמה אישית גמישים, כולל התאמות למתח, סוגי מיסבים ומבני תיבת הילוכים, המבטיחים שכל מנוע מתאים באופן מושלם ליישומים ספציפיים.



אבטחת איכות ובדיקות מקיפות

כל מנוע גיר בזווית ישר עובר בדיקות איכות מחמירות, כולל בדיקות רעש, עמיד למים, תוחלת חיים, פגיעות ותרסיס מלח, מה שמבטיח ביצועים גבוהים ויציבות לטווח ארוך. VSD ממנפת ציוד ייצור מתקדם וצוות מו"פ מומחה כדי לספק תמיכה טכנית מקצועית ופתרונות חדשניים ללקוחות.





מנועי גיר זווית ישרה של VSD מיושמים באופן נרחב בתחומי רובוטיקה ואוטומציה שונים בשל העיצוב הקומפקטי ותפוקת המומנט העוצמתית שלהם, במיוחד בסביבות הדורשות דיוק גבוה, עומסים כבדים ומגבלות מקום.



רובוטים כירורגיים

ברובוטים כירורגיים, מנועי גיר בזווית ישרה מספקים בקרת מהירות מדויקת ותפוקת מומנט גבוהה, מה שמבטיח שרובוטים מבצעים פעולות מורכבות בדיוק. הגודל הקטן והיציבות שלהם הופכים אותם למרכיב קריטי ביישומים הדורשים דיוק כירורגי יוצא דופן.



רובוטים למסירה

מנועי גיר בזווית ישרה מתאימים לרובוטים למסירה, מספקים מומנט גבוה ותפוקת כוח יציבה בחללים סגורים. בין אם בסביבות עירוניות או בסביבות פנימיות, מנועים אלו מבטיחים פעולה יעילה, המאפשרים ביצוע מהיר ומדויק של משימה.



מערכות היגוי רובוטיות

במערכות היגוי רובוטיות, השליטה המדויקת והמומנט החזק של מנועי הילוכים ישרים מאפשרים ניווט יעיל. האמינות שלהם מבטיחה גמישות ויציבות, גם בסביבות עבודה מורכבות.



מערכות איזון רובוטי

הדיוק והמומנט הגבוהים של מנועי הילוכים בזווית ישרה הופכים אותם לאידיאליים עבור מערכות איזון רובוטי. הם תומכים בשמירה על איזון, במיוחד ביישומים הדורשים התאמות מדויקות של מרכז הכובד ויציבות דינמית.



רובוטים שיתופיים (קובוטים)

עבור רובוטים שיתופיים, העיצוב הקומפקטי והשליטה המדויקת של מנועי הילוכים ישרים הופכים אותם למקור הכוח המושלם לאינטראקציה בטוחה ויעילה בין אדם לרובוט. הם מבצעים משימות באופן קבוע מבלי להפריע לפעולות אנושיות.



רובוטים רפואיים

מנועי גיר בזווית ישרה ברובוטים רפואיים מאפשרים ביצוע משימות ברמת דיוק גבוהה, לרבות סיוע כירורגי, אימוני שיקום ופונקציות תמיכה רפואיות אחרות. האמינות והיציבות שלהם מבטיחות ביצועים בטוחים ומדויקים בסביבות רפואיות.



מנועי גיר זווית ישרה של VSD, עם תפוקת הכוח יוצאת הדופן ויכולות הבקרה המדויקות שלהם, נמצאים בשימוש נרחב במערכות רובוטיות הדורשות דיוק גבוה ועומסים כבדים, המניעים את ההתקדמות של אוטומציה ויישומי ציוד חכמים.
