מנוע גיר פלנטרי 12V DC

מנוע גיר פלנטרי 12V DC מומנט נקוב: 15 ק"ג-ס"מ, מהירות מדורגת: 96 סל"ד, קוטר גוף ראשי: 57 מ"מ, קוטר פיר: 8 מ"מ, זרם נקוב: 2.5 A, הספק נקוב: 49.5W, יחס העברה: 1: 71, קוטר תיבת הילוכים: 36 מ"מ. הוא יכול לייצר 100 סל"ד עם ערך מומנט של כ-15Kgf.cm. למנועי DC של גיר פלנטרי יש את יכולות המומנט הרציפות והשיא הגבוהות ביותר מכל סוג תיבת הילוכים. יש לו גם תכונות עיצוב קומפקטיות וקלות משקל של מוצרים דומים. תמיכה בעיצוב מותאם אישית, שירותי OEM/ODM וכו'.

דגשים של החברה

סקירה כללית

אַחֲרָיוּת	3 חודשים - 1 שנה
איזור מוצא	שנזן, סין
שם מותג	ושידה
מספר דגם	VSD-G36P395
נוֹהָג	פותחן דלת, כיסא גלגלים, רכב חשמלי, משאבת מים, מכונת ליטוש, מעלית, מתקן מלח, ציוד רפואי, רובוטים וכו'
סוּג	מנוע גיר
מִשׁקָל	TBD (יחס שונה במשקל שונה)
רכיבים	מגוון
בְּנִיָה	מגנט קבוע
הַחלָפָה	ללא מברשת/מברשת
תכונת הגנה	מותאם אישית (עמיד למים, חסין אש, סגור לחלוטין)
יְעִילוּת	82 אחוז
מומנט מדורג	15Kgf.cm
מֵסַב	D-Shaft
אין מהירות טעינה	96±10 אחוזים (סל"ד)
מתח מדורג	12 (V)
זרם ללא עומס	פחות או שווה ל-600 mA
מהירות מדורגת	80±10 אחוזים (סל"ד)
זרם מדורג	פחות או שווה ל-2.5 A
דוכן נוכחי	פחות או שווה ל-10 A
מומנט דוכן	גדול או שווה ל-80Kgf.cm
תנאי תשלום	30 אחוז TT כהפקדה, יתרת TT 70 אחוז לפני הלידה
תְעוּדָה	IATF16949
מותאם אישית	התקבל

תיאור מוצר

יש לנו צוות מחקר ופיתוח של למעלה מ-30 אנשים ולמעלה מ-40 קווי ייצור כדי לעמוד בהתאמה אישית של לקוחות ובדרישות הזמנה גדולה.

פרמטר מנוע

מתח	ללא עומס		ביעילות מרבית				מתחיל
נָקוּב V	מְהִירוּת ר/דקה	נוֹכְחִי A	מְהִירוּת ר/דקה	נוֹכְחִי A	עֲנָק	יחס הפחתה	עֲנָק mN.m	נוֹכְחִי A
12	96	0.6	80	2.5	15Kgf.cm	1:71	80 ק"ג ס"מ	10

מתאר מוטורי



עקומת ביצועים

מידע הפרמטר לעיל הוא לעיון בלבד; ניתן להתאים ולעצב פרמטרים בהתאם לדרישות, וניתן להתאים אישית מחברים, פירי מוצא, חורי הרכבה, חוטים ומהירויות. אם אתה צריך להתאים דרייבר, מקודד או תיבת הילוכים, אנא צור איתנו קשר.

פרטי מוצר

	100 אחוז מַמָשִׁי תמונות
פיתול חוטי נחושת טהור, ליבת ברזל איכותית, התנגדות נמוכה, מוליכות טובה, חוזק גבוה, צריכת חשמל נמוכה, ייצור חום נמוך ויעילות תפוקה גבוהה		עשוי מאלומיניום איכותי, מאופיין בעמידות בפני קורוזיה, עמידות בפני חלודה וביצועים אמינים. הציר המרכזי מעובד על ידי CNC, מה שמגביר את החיכוך, הופך את ההעברה ליציבה יותר והופך את החיבור והקיבוע לנוחים יותר.

תיאור מוצר

1. מנוע הפחתת המהירות ב-36 מ"מ מספק מומנט של 3.0Nm, שהוא אמין יותר. ניתן לצייד אותו במקודד, 11ppr, ויש לו עמידות בפני שחיקה טובה, עמידות בטמפרטורה גבוהה ועמידות בפני רעידות.

2. עם מנוע הפחתת 12V DC ותיבת הילוכים פלנטרית, מתאים ליישומי קוטר קטן, רעש נמוך ומומנט גבוה

מנוע גיר פלנטרי 3.12V DC עשוי מרכיבי מתכת חזקים ועמידים, שיכולים להגן ביעילות על גוף המנוע של תיבת ההילוכים מפני נזק.

4. טכנולוגיית Gear יכולה להבטיח יציבות תחת חיי שירות גבוהים, דיוק גבוה ואמינות טובה לאחר עיבוד שבבי.

5. ניתן להשיג יחסי הפחתה שלמים ב-4,14,19,27,51,71100139189264369516720 וכו', הניתנים להתאמה אישית ולעיצוב בהתאם לצרכים.

חוזק החברה

לחברת Vshida Micro Motor יש למעלה מ-500 עובדים ויותר מ-40 קווי ייצור, המייצרים 200,000 מנועים ביום. המוצרים מכסים מנועי מברשת, מנועים ללא מברשות, מנועים להפחתת מהירות, מנועים ללא ליבה, משאבות ותחומים אחרים של יישום המוצר. אנו מחויבים לספק ללקוחות מוצרים איכותיים, בעלי ביצועים גבוהים ואמינים ותמיכה טכנית מקצועית, לזכות באמון ובתמיכה של לקוחותינו. יש לנו גם צוות עסקי חזק שמעריך טכנולוגיה, איכות וציפיות לקוחות כדי לענות על צרכי הלקוח.

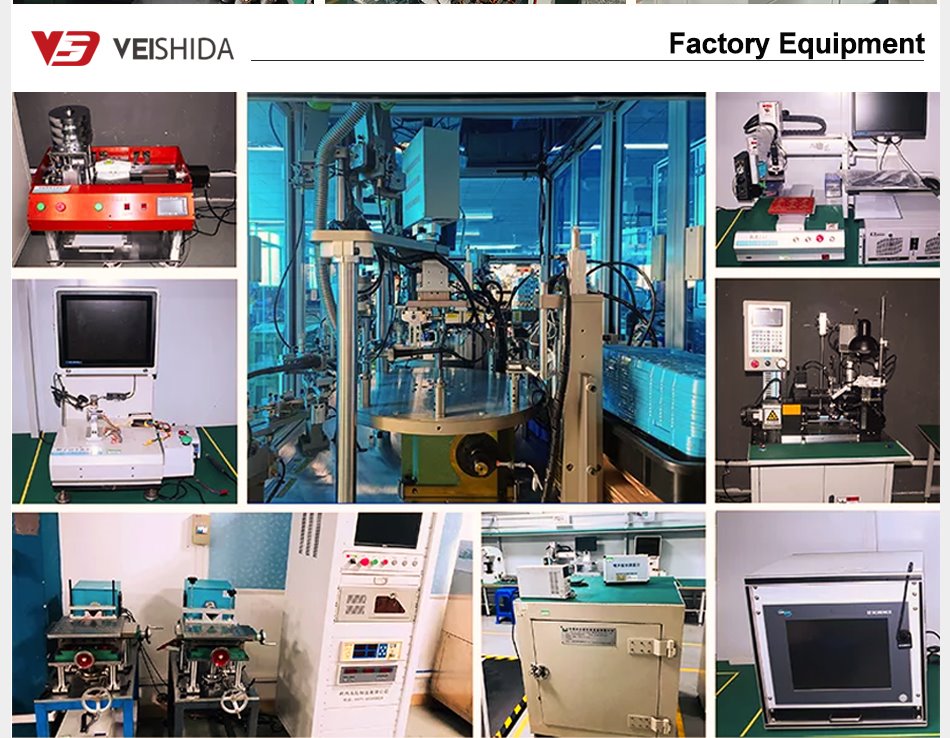

השתמש בציוד אוטומטי מאוד (סלילה אוטומטית, סטאטור אוטומטי, סטאטור אוטומטי של מכסה קצה, מכונת ריתוך אוטומטית) כדי לעמוד בדרישות האיכות הגבוהות של הלקוחות; כל המנועים עברו סדרה של מבחני ביצועים לפני יציאתם מהמפעל, כולל בדיקות זיהוי רעשים, כוח, רעידות, בעירה ונפילה

תעודת מוצר

עם המאמצים המתמשכים של המיקרו-מוטור Vshida שלנו, השגנו אישורים IATF16949 ואחרים ואישורי ניהול איכות מרובים כדי לעמוד בדרישות השונות של הלקוחות לתעודות.

כמה מהשותפים שלנו

הפכנו לספק של מנועים למותגים מפורסמים רבים בעולם. הבחירה בשיתוף פעולה איתנו היא בחירה בשיתוף פעולה עם מפעלים איכותיים. אנו שמחים לקבל את ההזדמנות להפוך לשותף שלך בסין.

מדוע לבחור בנו?

יישום

בשימוש נרחב ברפואה, יופי, בריאות אמהות וילדים, בית חכם, כלי טיס בלתי מאוישים, מכוניות, משרדים, דגמי מטוסים, דגמי צעצועים, כלים חשמליים, רובוטים ותחומים אחרים. יש לנו 15 שנות ניסיון בייצור ופיתוח של מיקרו מנועים, המספקים ללקוחות שירותים מותאמים גמישים ומקצועיים. אם יש לך דרישות ספציפיות, אנא צור איתנו קשר.

אריזת הובלה

אריזה תלת-שכבתית להבטחת עמידה בתקני יצוא. אם יש לך דרישות אריזה אחרות, אנא צור איתנו קשר.

תשלום ומשלוח

כיצד לממש האטה של ​​מנוע גלגלי שיניים פלנטריים 12V DC

התפקידים העיקריים של מנוע הפחתת המהירות הפלנטרית הם להפחית את מהירות הסיבוב, להגדיל את מומנט המוצא ולהפחית את האינרציה של העומס.

הראשון הוא לשנות את כיוון העברת הכוח, והשני הוא לספק יחס העברה משותף לכל הילוך כהרחבה של תיבת ההילוכים. המפחית העיקרי הוא מנגנון בתוך ציר ההנעה שיכול לשנות מומנט ומהירות סיבוב. התפקיד הבסיסי הוא להגדיל את המומנט מתיבה או תיבת ההילוכים האוניברסלית, תוך הפחתת מהירות הסיבוב ושינוי כיוון העברת המומנט

כל רמות ההילוכים משמשות כדי להשיג את המטרה של הפחתת מהירות כדי לענות על צורכי העבודה. המפחית מורכב מזוגות הילוכים בכל הרמות. לדוגמה, אם משתמשים בגיר עם פחות שיניים להנעת הילוך גדול, ניתן להשיג האטה מכנית. אם מאמצים מבנה תמסורת רב-מפלסי, ניתן לשפר מאוד האטה מכנית ומומנט.
