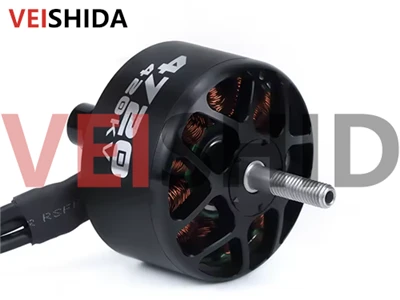

מדריך מקיף לפתרונות בקרת מנועים לרחפנים



במערכת הבקרה המרכזית של רחפן, אלגוריתם הנעת המנוע ממלא תפקיד מכריע - לא רק ביציבות הטיסה ובתגובתיות, אלא גם בסיבולת, ברמות הרעש ובמבנה העלות הכולל. לשתי שיטות הבקרה המרכזיות הנוכחיות - FOC (בקרה מוכוונת שדה) ובקרת גל מרובע מסורתית (קומוטציה בת שישה שלבים) - יש מוקדים שונים ברמות שונות של פלטפורמות רחפנים. מאמר זה ינתח את ההבדלים ואת לוגיקת ההתאמה של שני פתרונות אלה מארבעה ממדים: עיקרון, ביצועים, יישום ומגמת פיתוח.



שליטת מוקד: רדיפה אחר דיוק ויעילות אולטימטיבי

בקרת FOC (Field-Oriented Control) משיגה בקרת מומנט אלקטרומגנטי מדויקת על ידי המרת זרם תלת פאזי לרכיבי שדה מגנטי (I_d ו-I_q) במערכת קואורדינטות מלבנית. יתרונותיה העיקריים הם:

· הנעת גל סינוס: צורת הגל של הזרם חלקה יותר והעיוות ההרמוני נמוך מ-5%;

· יחס מהירות רחב: תומך בוויסות מהירות של 1:1000, המכסה ריחוף במהירות נמוכה ועד טיסה פתאומית במהירות גבוהה;

· תנודות מומנט נמוכות במיוחד: תפוקת המומנט ליניארית יותר והטיסה יציבה יותר;

· תגובה מהירה: לולאת בקרה של עד 50 מיקרו-שניות מאפשרת התאמות מומנט מהירות.



בקרת גל מרובע: פשוט, מהיר, חסכוני

בקרת גל מרובע משתמשת באסטרטגיית קומוטציה קבועה של 120° ומסתמכת בעיקר על חיישני הול כדי לקבוע את מיקום הרוטור. שיטת הבקרה ישירה יותר אך בעלת דיוק מוגבל:

· עירור גל טרפזי: שיעור עיוות ההרמוני של הזרם גבוה עד 20-30%;

· טווח מהירויות מוגבל: היחס המשותף הוא 1:50;

· אדוות מומנט: רעידות מורגשות או שינויים פתאומיים במהלך ריחוף או שינויי כיוון.

· פשטות חומרה: אין צורך במקודד, וכתוצאה מכך עומס חישובי נמוך ועלות מופחתת.



לקיחת מודל מסוים של מזל"ט בדרגה צרכנית (באמצעות POC) ופלטפורמה ברמת הכניסה (באמצעות גל מרובע) כדוגמאות, מדדי המפתח הם כדלקמן:

מֶטרִי	פיתרון מוקד (יוקרתי)	פתרון גל מרובע (בסיסי)
יציבות רחף	±0.1 m	±0.5 m
חיי סוללה	46 דקות	22 דקות
רמת רעש	55dB	68dB
זמן תגובת הפרעות רוח	8 מ.ס.	35 שניות
עליית הטמפרטורה המוטורית	+18תוֹאַר	+32תוֹאַר
עלות למנוע	$25	$8





לסוגים שונים של מל"טים יש דרישות שונות למערכות חשמל, ולכן ישנם גם הבדלים ברורים בבחירת אסטרטגיות בקרה.



מל"טים צרכניים: רדיפה אחר יציבות ושקט

מותגים כמו DJI ו- Autel בדרך כלל מאמצים פתרונות POC:

· ריחוף דיוק גבוה: מוקד יכול להפחית את הקושי בהתאמת פרמטר PID ולשפר את יציבות המיקום;

· חיי סוללה טובים יותר: כונן יעיל גבוה יכול לשפר את קצב ניצול האנרגיה של המכונה כולה על ידי 8-12%;

· טיסה שקטה: כונן גל סינוס מפחית רעש בתדר גבוה על ידי 6-10 db.



מל"טים למירוצי FPV: עדיפות כוח פרץ

במוצרים הרודפים מהירות ושליטה, כמו מעופפים, בקרת גל מרובע היא חסכונית יותר:

· תגובה מהירה: עיכוב התגובה בפלט כוח מלא הוא רק 0. 2ms;

· משקל קל: ביטול רכיבים כמו מקודדים מפחית משמעותית את משקל המערכת.

· יתרון עלות: ניתן לדחוס את תקציב מערכת הכונן הכולל לשליש מה- FOC.



מל"טים תעשייתיים: תחילה יציבות ודיוק

במשימות כמו ריסוס חקלאי, בדיקה ומיפוי, יש צורך ברמת דיוק בקרה גבוהה במיוחד, ו- POC הוא כמעט סטנדרטי:

· אנטי-הפרעה חזקה: תפוקת המנוע יציבה יותר ויכולה לדכא משמעותית את הרטט המוליך;

חיים ארוכים יותר: הפחיתו את ההלם המכני והגדילו את החיים הנושאים 3 עד 5 פעמים;

· בקרה משתנה מדויקת: ניתן לשלוט על דיוק ויסות המהירות תוך ± 5rpm.



השליטה ההיברידית מתעוררת כמגמה חדשה

חלק מהיצרנים הציגו מנגנוני זיהוי סטטוס טיסה כדי להשיג מיתוג בזמן אמת של שיטות בקרה שונות:

· אפשר FOC במהלך ההפלגה לשיפור יעילות האנרגיה;

לעבור לבקרת גל מרובע כדי לשחרר מומנט מיידי במהלך תאוצה מהירה/שינוי כיוון;

· בדיקות מקיפות מציגות שיפורי סיבולת של כ- 9% תוך שמירה על יותר מ- 85% מהיכולת לתמרון.



מוקד חסר חיישנים חודר במהירות לשוק הבינוני

בעזרת אלגוריתמים צופים חדשים (כמו צופה במצב הזזה, הערכת שטף), שופרה משמעותית את דיוק הביקורת של POC ללא חיישנים:

· שגיאת הערכת המהירות מופחתת לפחות מ- 0. 5%;

· מומנט התחלה במהירות אפס יכולה להגיע עד 30% מהמומנט המדורג.

· העלות לכל ציר צנחה ל -12 דולר, המתאימה לרוב פרויקטים של מל"ט בינוני.



חידוש חומרה ממשיך להניע שדרוגים

· מכשירי כוח GAN: הגדילו את תדירות ה- PWM ל -200 קילו הרץ והפחיתו את האדווה הנוכחית ב -60%;

· IC של נהג משולב: כגון סדרת TI DRV, המשלבת את הנהג ו- MCU כדי לפשט את העיצוב ולהפחית את העלויות ב- 40%.



בין אם אתה מתעדף את הדיוק והיעילות של POC או את הפשטות והיעילות של בקרת גל מרובע, כולם מוצאים את מקומם בממדי שוק שונים. מגמות הנוכחיות מופע:

· שוק המל"טים המתקדם השיג בעצם כיסוי מלא של FOC;

· שוק הטווח הבינוני עובר במהירות למוקד חסר חיישנים;

בקרת גל מרובע מתרכזת בהדרגה ביישומים ספציפיים כמו צעצועים ומירוצים.



הבחירה הסופית עדיין צריכה לחזור למוצר עצמו: איזה סוג של דיוק אתה צריך? איזו עלות אתה יכול לקבל? האם יש לך דרישות ברורות לחיי הסוללה ולחיי המנוע?



ככל שאסטרטגיות בקרה מוטוריות מתפתחות ויכולות חומרה מתקדמות, פתרונות היברידיים המשלבים POC ובקרת גלים מרובעים מוכנים להפוך לתקן התעשייתי.
