מדוע רחפני FPV כל כך מהירים? זה מסתכם בכוח ובאווירודינמיקה

מל"טים מסוג FPV (First Person View) ידועים כ"מהירים, מדויקים וזריזים". מהירות הטיסה שלהם לרוב עולה בהרבה על אלה של מל"טים רגילים, ולעתים מגיעות ל-200 קילומטרים לשעה מדהימים. עבור משתמשים חדשים בתחום זה, הביצועים המהירים- של FPV עשויים להיראות "על טבעיים", אך למעשה, הם נובעים מהסינרגיה בין שני גורמי ליבה: מערכת הנעה חזקה ועיצוב אווירודינמי יעיל.



מִצַד אֶחָד,המנוע, שכן לב מערכת הכוח קובע את יחס הדחף-ל-המשקל של המזל"ט, היענות ודינמיקת הטיסה הכוללת; מצד שני, המבנה האווירודינמי מייעל את התנגדות הרוח ולייעל את הצורה במהלך הטיסה, ומאפשר למקסם את כוחו של המנוע.



במאמר זה, נפרק את העקרונות הטכניים מאחורי האופן שבו רחפני FPV משיגים מהירות קיצונית, מערך KV ותפוקת הדחף של המנוע ועד לעיצוב קל המשקל והאווירודינמי של המסגרת והלהבים. במקביל, אנו גם נעזור לך להבין כיצד לבצע בחירות מתאימות של תצורת מנוע בין מהירות לשליטה.



אחד הגורמים המרכזיים למהירות המדהימה של רחפני FPV הוא המנוע ללא מברשות גבוה KV, אבל זה לא הסיבה היחידה.דירוג KV (RPM/V) מציין את מהירות חוסר הטעינה של המנוע- לכל וולט של קלט.ככל שערך ה-KV גבוה יותר, כך מהירות המנוע באותו מתח גבוהה יותר, מה שמניע את המדחף לייצר דחף גדול יותר ומניע את המל"ט כדי להשיג טיסה-ת במהירות גבוהה.



תפקידם של מנועי KV גבוהים

יתרון מהירות: לדוגמה, מנוע 2000KV יכול להגיע ל-24,000 סל"ד ב-12V, בעוד שמנוע של 1000KV יכול להגיע רק ל-12,000 סל"ד. מהירות גבוהה פירושה תגובה זריזה יותר ויחס דחף-ל- גדול יותר, המסייעת למל"טים של FPV להשלים תאוצה ותמרונים תוך זמן קצר.



מאפייני הספק: למרות שלמנועי KV גבוהים- יש מומנט נמוך יחסית, הוא יכול לעמוד בזרם גבוה יותר ומתאים לתרחישים הדורשים תגובה- במהירות גבוהה ויכולת תמרון גמישה, כגון טיסות מירוץ ותנועות מורכבות.



גורמים נוספים המשפיעים על מהירות רחפני FPV

מדחף: להבי מדחף קטנים-בקוטר-גבוהים ממירים ביעילות סל"ד מנוע לדחף כאשר הם מונעים על ידי מנועים גבוהים של KV. לדוגמה, מטוסי 5 אינץ' מצוידים לרוב במדחפים בגודל 21×47, שיכולים לספק דחף גבוה בפרץ קצר.



סוללה: סוללות ליתיום עם קצבי פריקה גבוהים (כגון 75C, 100C או 120C) יכולות לספק זרם גבוה ויציב למנוע, מה שמבטיח שהוא מוציא כוח ברציפות במהירויות גבוהות ושומר על טיסה-ת גבוהה.



מערכת בקרת טיסה: בקר הטיסה מגיב במהירות לקלט הטייס ושולט במדויק על מהירות וכיוון המנוע, מה שהופך את המל"ט ליציב וגמיש במהלך טיסה-במהירות גבוהה.

עיצוב מסגרת: מסגרת קלת משקל ויעילה מפחיתה את המשקל הכולל ואת התנגדות האוויר, משפרת את התאוצה ואת הביצועים במהירות המרבית. חומר סיבי פחמן הפך לבחירה המרכזית עבור מכונות מירוץ בשל משקלו הקל והחוזק הגבוה.



המהירות הקיצונית של רחפני FPV לא תלויה רק ​​במערכת כוח חזקה, אלא גם בעיצוב אווירודינמי. אופטימיזציה של עיצוב אווירודינמי יכול להפחית את התנגדות האוויר ולהמיר את תפוקת המנוע למהירות בצורה יעילה יותר.



עיצוב גוף

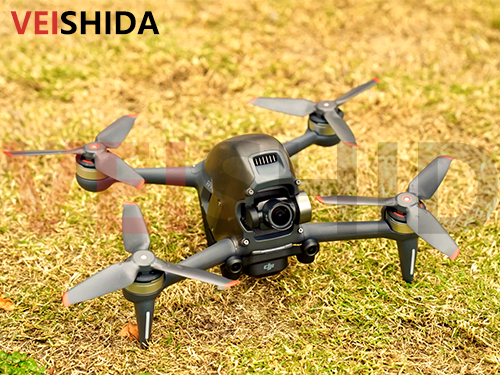

גוף יעיל: המראה היעיל יכול להפחית משמעותית את התנגדות האוויר. קח את ה-DJI FPV כדוגמה, הפרופיל הגבוה והצר שלו ממזער את הגרירה והתנגדות האוויר במהירויות גבוהות, ומאפשר לרחפן לפרוץ בקלות דרך מכשולי אוויר.



טיפול משטח חלק: גוף גוף חלק מפחית את הגרר וממזער את המערבולת, ומפחית את אובדן האנרגיה. חומרים כגון סיבי פחמן נמצאים בשימוש נרחב בשל הגימור החלק ומשקלם הקל, מה שהופך את הטיסה-במהירות גבוהה ליעילה יותר.



עיצוב כנף ויחס רוחב-גובה

בחירת כנף אוויר: גלגל אוויר דק יכול ליצור עילוי מספיק תוך שמירה על גרר נמוך במהירויות גבוהות, והוא בחירה נפוצה למרוץ מל"טים FPV.



אופטימיזציה של יחס רוחב-גובה: כנפיים ביחס גובה-רוחב גבוה מפחיתות את הגרר המושרה, משפרות את המהירות והיעילות, אך יש צורך באיזון בין הרמה, גרירה וחוזק מבני.



עיצוב מדחף

צורת ומספר הלהב: להבים בעלי קצוות דקים ושורשים עבים יעילים יותר כאשר מסתובבים במהירויות גבוהות; מדחפים של שני-להבים יעילים ומהירים, בעוד שלשלושה-להבים יש דחף גדול ומתאימים לטיסה אגרסיבית.



גובה גובה וקוטר: גובה גדול יותר יכול להגביר את המהירות, אך הוא גם יגביר את ההתנגדות; יש לבחור את קוטר המדחף בצורה סבירה בהתבסס על מערכת הכוח של המל"ט ויעד המהירות.



אופטימיזציה של פריסה כוללת

מיקום מערכת החשמל: פריסה סבירה של המנוע והמדחפים מפחיתה הפרעות אוויר. לדוגמה, עיצוב המדחף האחורי יכול להפחית ביעילות את ההתנגדות הנגרמת על ידי זרימת הגזירה הקדמית.



סידור אווירודינמי של רכיבים: יש להתקין מצלמות, סוללות וציוד העברת תמונה במיקומים סמויים או יעילים כדי למזער הפרעות בזרימת האוויר ולהבטיח חלקות במהלך-טיסה במהירות גבוהה.



תקציר: עיצוב אווירודינמי מעולה יכול לאפשר לרחפנים FPV לנצל את תפוקת מערכת הכוח בצורה יעילה יותר ולהשיג טיסה מהירה ויציבה יותר.



קל משקל הוא אחד הגורמים החשובים עבור רחפני FPV כדי להשיג טיסה- במהירות גבוהה. זה לא רק מפחית את צריכת האנרגיה, אלא גם משפר את ביצועי הטיסה הכוללים, כולל הנעה, אווירודינמיקה ויעילות מטען.



מערכת הנעה: הפחתת משקל ושיפור היעילות

צריכת אנרגיה נמוכה יותר: לאחר הפחתת משקל גוף המטוס, הדחף הנדרש על ידי המנוע מופחת, ואותה קיבולת סוללה יכולה לתמוך בטיסה-ת ארוכה יותר במהירות גבוהה. לדוגמה, מזל"ט המיקרו FPV "Prowess" מתוצרת Xu Yang, סטודנט באוניברסיטה הסינית של הונג קונג (שנז'ן), שוקל רק 247 גרם ומשיג מהירות טיסה של 340 קילומטרים לשעה באמצעות עיצוב קל משקל.



מטב את בחירת המנוע: גוף קל יותר מאפשר שימוש במנועים קטנים ויעילים יותר, ומאפשר למדחפים להסתובב מהר יותר באותו הספק תוך שיפור פיזור החום, ובכך לשמור על תפוקת כוח יציבה במהלך טיסה-מתמשכת במהירות גבוהה.



אווירודינמיקה: הפחתת גרר והגברת מהירות

הפחתת התנגדות האוויר: קל משקל מלווה בדרך כלל באופטימיזציה של מבנה גוף המטוס, מה שהופך את המל"ט ליותר יעיל, מה שיכול למעשה להפחית את התנגדות האוויר במהלך-טיסה במהירות גבוהה. לדוגמה, מטוסי מירוץ רבים-בעלי ביצועים גבוהים העשויים מסיבי פחמן יכולים לטוס מהר יותר באותה הספק על ידי אופטימיזציה של עקומת גוף המטוס.



יכולת תמרון משופרת: משקל מופחת פירושו פחות אינרציה, מה שמאפשר לרחפן לבצע במהירות רבה יותר פניות חדות, צלילות ותמרונים אחרים. זה חשוב במיוחד בתחרויות מרוצים, שבהן גוף קל משקל יכול לעזור לטייסים לעבור דרך מסלולים צרים ומכשולים מורכבים מהר יותר, ולהגדיל את מהירות הטיסה הכוללת.



ניהול מטען: איזון בין מהירות לדרישות המשימה

הגדל את שטח המטען: קל משקל משחרר משקל עבור ציוד משימה אחר. לדוגמה, מזל"ט FPV לצילום אווירי עדיין יכול לשמור על-מהירות וטיסה יציבה תוך שהוא נושא מצלמת-חדות גבוהה ומערכת העברת תמונה.



הפחת את השפעת העומס על המהירות: עומס כבד מדי יגדיל משמעותית את צריכת החשמל ויאט את המהירות. באמצעות עיצוב קל משקל, מל"טים FPV יכולים לשמור על מהירות ותמרון מצוינים תוך נשיאת ציוד הכרחי גם בעת ביצוע משימות סיור או עומסים כבדים-.



תקציר: קל משקל אינו רק הפחתת משקל. מדובר במקסום יעילות הספק, הפחתת התנגדות האוויר ואופטימיזציה של ביצועי העומס תוך הבטחת חוזק מבני, כך שמל"טי FPV יוכלו לטוס מהר יותר ויציב יותר.



כדי למצוא את האיזון האידיאלי בין מהירות ושליטה עבור מל"טים FPV, עליך להתחיל מבחירת חומרה, הגדרות פרמטרים, כישורי טיסה וכו'. להלן השיטות הספציפיות:

בחירת חומרה

מנוע ומדחף

מנועי KV גבוהים מסתובבים מהר יותר, מביאים למהירויות גבוהות יותר, אך יציבות הבקרה עשויה להיות מופחתת; מנועי KV נמוך מסתובבים לאט יותר, והשליטה יציבה יותר, אך המהירות מוגבלת. מבחינת מדחפים, להבים צרים, שורשים עבים יותר ומדחפים גדולים יותר מתאימים למירוץ, בעוד להבים רחבים ודקים יותר מתאימים יותר לטיסה יציבה. בחירת מדחפים עם ביצועים מקיפים טובים עוזרת לאזן מהירות ושליטה.



סוֹלְלָה

קיבולת הסוללה וקצב הפריקה משפיעים ישירות על תפוקת הכוח ועל סיבולת. סוללות עם-קיבולת גדולה וקצב פריקה-גבוהה יכולות לתמוך בכוח חזק יותר ובמהירות מהירות יותר, אך משקל מוגבר עשוי להפחית את גמישות השליטה. יש לבצע בחירה סבירה בשילוב עם העיצוב הכללי של המל"ט כדי לאזן מהירות ושליטה.



בקרת טיסה

לביצועי בקרת הטיסה ולהגדרות הפרמטרים יש השפעה עצומה על חווית השליטה. בחר בקרת טיסה עם קצב דגימה גבוה, תגובה מהירה ואלגוריתם בקרה מתקדם לשיפור דיוק ויציבות השליטה. התאם את פרמטרי בקרת הטיסה בהתבסס על חומרת המל"ט וצרכי ​​הטיסה.



הגדרות פרמטר

פרמטרים של PID

ערכי P, I ו-D ב-PID משפיעים על מהירות התגובה והיציבות של המל"ט. ככל שערך P גבוה יותר, כך התגובה רגישה יותר, אך היא נוטה לתנודה; הערך I מבטל שגיאות- במצב יציב ושומר על יציבות; ערך D מדכא תנודה. התאם את פרמטרי ה-PID באמצעות טיסות בדיקה חוזרות ונשנות כדי למצוא את האיזון הטוב ביותר בין מהירות ושליטה.



RC Rate וסופר Rate

קצב RC קובע את מהירות התגובה של הג'ויסטיק. ככל שהערך גדול יותר, כך התגובה מהירה יותר אך השליטה קשה יותר. Super Rate מגביר את מהירויות הגלגול וההטיה, משפר את יכולת התמרון, אך עשוי להשפיע על היציבות. הגדר את שני הפרמטרים הללו בצורה סבירה על סמך ניסיון הטיסה והצרכים.



כישורי טיסה

היכרות עם מצב טיסה

מצב הייצוב העצמי- מתאים למתחילים ומספק יציבות טובה; המצב הידני מתאים לטייסים מתקדמים ומאפשר תנועות מהירות וגמישות יותר. החלף מצבי טיסה בהתאם לסצינה וצריך לשפר בהדרגה את רמת השליטה שלך.



שליטה סבירה במצערת ובג'ויסטיק

המצערת שולטת בגובה, והג'ויסטיק שולט בגישה. בעת טיסה במהירות גבוהה, הפחית את משרעת הג'ויסטיק כדי לשמור על יציבות, והפעל את הג'ויסטיק במהירות ובדייקנות בעת פנייה או תנועה כדי למנוע שליטה מוגזמת.



לפתח תפיסה מרחבית

באמצעות אימון סימולטור וטיסה בפועל, ניתן לשפר את היכולת לשפוט את מיקומו ותנוחתו של המל"ט, ולשפר את דיוק הבקרה ומהירות התגובה.



בדרך זו, תצורת החומרה וניפוי פרמטרים משלימים זה את זה, ובשילוב עם כישורי השליטה של ​​הטייס, מזל"ט ה-FPV יכול לשמור על דיוק ויציבות במהלך טיסה- במהירות גבוהה.



לא ניתן להפריד את המהירות והביצועים של רחפני FPV מהתמיכה של-מערכות חשמל באיכות גבוהה, והמנוע הוא הכוח המניע המרכזי. פרמטרים כמו ערך KV, כוח, מומנט והתנגדות לחום משפיעים ישירות על מהירות הטיסה והיציבות. רק על ידי בחירת מנוע עם ביצועים מצוינים והתאמה מדויקת יכול מזל"ט ה-FPV שלך להתבלט במירוץ עז ובתמרונים מורכבים.



כיצרנית מנועי רחפן FPV מקצועית, ל-VSD ניסיון עשיר במחקר ופיתוח וטכנולוגיית ייצור מתקדמת, והיא מחויבת לספק פתרונות יעילים, אמינים ומותאמים אישית של מנועים ללא מברשות ללקוחות גלובליים. להלן מספר דגמים פופולריים של מנוע רחפנים VSD:

דגם מוטורי	טווח ערכי KV	טווח מתחים ישים	הספק מקסימלי (W)	דחף מקסימלי (g)
5315 מנוע מזל"ט	380KV	6S~12S	4257	9034
מנוע מזל"ט 4720	420KV	6S~8S	3037	7232
מנוע מזל"ט 3115	900KV~1520KV	5S~8S	1617	4185
מנוע מזל"ט 2306	1800KV~2400KV	4S~6S	901	1683
מנוע מזל"ט 2808	1300KV~1950KV	6S	1623.5	2910.4



מנועים אלה מכסים ערכי KV ודרישות כוח שונות, ועומדים במגוון תרחישי טיסה ממירוץ, בסגנון חופשי ועד צילום אווירי ועומסים כבדים. מנועי VSD לא רק מובילים בפרמטרים של ביצועים, אלא גם עוברים בדיקות איכות קפדניות ותהליכי ייצור-בסטנדרטים גבוהים כדי להבטיח שכל מנוע יכול לעמוד במבחני טיסה-גבוהים.



בחירה ב-VSD פירושה בחירה באיכות- מקצועית ואבטחה טכנית.באמצעות בקרת איכות קפדנית ובדיקות מגוונות, אנו מבטיחים שכל מנוע יכול לפעול ביציבות בסביבת טיסה-בעוצמה גבוהה, ומסייעים לטייסים לפרוץ את מגבלות המהירות וליהנות מחוויית הטיסה האולטימטיבית.



רוצה להפוך את מזל"ט ה-FPV שלך למהיר יותר, יעיל יותר ומגיב יותר? מוזמן ליצור איתנו קשר כדי ללמוד עוד על מוצרי מנוע בעלי ביצועים גבוהים-VSD ושירותים מותאמים אישית כדי להאיץ את חלום הטיסה שלך!
